水電圖紙?jiān)趺纯磳W(xué)的快？

水電施工是很多家裝中最為關鍵的一項，在很多時候，施工都是按照?qǐng)D紙進行的，這樣才能計劃好，哪里該布線，哪里不需要布線，有了圖紙，以后出現問題也方便進行維修，雖然有專業的施工人員進行維修，但是業主大多都不懂圖紙，那么，怎么才能看得懂圖紙呢？今天西安銘晟施工圖預算事務所小編教教大家！

1、水電圖紙的組成是什么？

水電圖紙大都大同小異，有固定的組成樣式，一般包括水施工和電施工，統稱為水電施工圖，房屋給排水施工圖則包括在了水施工圖中，水電施工圖是完全符合國家關于家裝中規定的，也是衡量家裝中水電安全的重要依據。

2、水路施工圖該怎么看？

水施工圖一定要將平面圖和系統圖對照著看，這樣才知道管道需要在什么地方轉彎，什么地方接口，什么地方變徑，什么地方安裝水表，還要看看有沒有相應的給水和排水設施，但是，看水電圖一定要有很強的空間感，想象自己就是管道，你需要往哪里走，該干什么。

3、電路施工圖該怎么理解？

電力施工是在家裝中最重要的隱蔽工程，關系著整個家的運行狀態，就像一個國家的電網一樣重要！

電路施工圖主要是看配電箱的位置，其他就是插座的位置，負荷是多少，出現管該有多大，電線與用電的搭配是否合理，防雷線的位置，主要的是衛生間局部的電位，影響著安全的因素，再有就是常用的一些位置布線，比如：廚房，臥室插座、各路燈線、等，從配電箱開始，慢慢的，一條線一條線的捋順了，就都明白了！！

電工接線圖怎么快速看懂？

電工接線圖有幾種，關鍵是要識別符號，理清線路，包括電子電路圖，電器圖紙等等

電工預埋圖集怎么看？電工預埋圖集怎么看？

這是隱蔽工程，就是看不到的工作項目，一般是埋在墻里和地下等工作。這類工作圖紙都標明，埋設深度，彎曲度，直徑，半徑，焊，接技術要求，圖紙標明的就是這些。

怎么看電工圖紙，圖紙中的線號標注有什么規定，

這個要傳一張圖上來才好解答

電工識圖的最快方法

沒有最快，只能起早；笨鳥先飛早入林。

沒有捷徑，只有技巧；常言道，熟能生巧。

如果你頭腦里已經熟悉電工基本符號且能記住100個基本電路圖，就會有體會了。

水電工圖紙快速入門

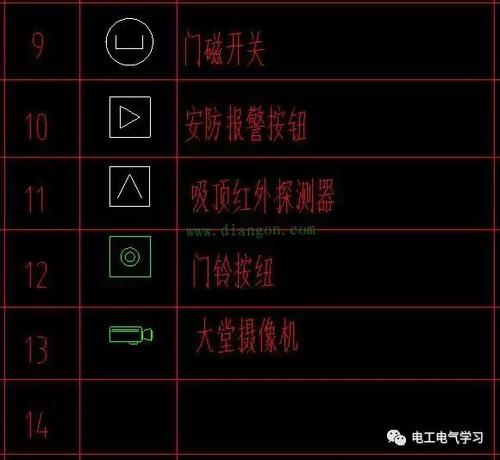

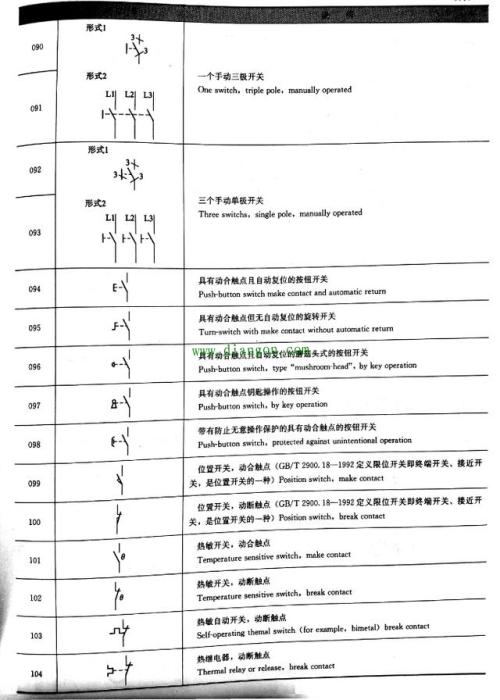

題主提出的這個問題主要是建筑安裝工程中的水電圖紙吧，建筑安裝公程工的水電圖還是比較容易的。看懂水電安裝圖紙的首要條件是認識水電圖紙上所標注的符號，這些符號有兩種。1、器件的代表符，如開關、插座、電線管、水龍頭、閥門、水管等。2、是這些器件如何安裝的代表符，如是明裝、暗裝、墻面、地面等。這些符號告訴你圖紙上都有什么，怎么安裝的。所以在看水電圖之前必需要了解這些符所代表的意義。一般情況下這些符號會在圖紙說明頁看到的。

了解了圖紙上的這些符號還不夠，這些符號只是平面圖上的，只表明了平面圖上的各個點位，想要讀懂圖紙還要深入看圖。建筑工程的水電圖紙是由系統圖、管線表、平面圖。由這三種圖構成一個完整的工程圖紙。（有些特殊工程還有原理圖）要想做建筑安裝工程中的水電工程必順把這三種圖紙組合起來看圖才能做好你的水電工程。

在說下讀這三種圖的作用：

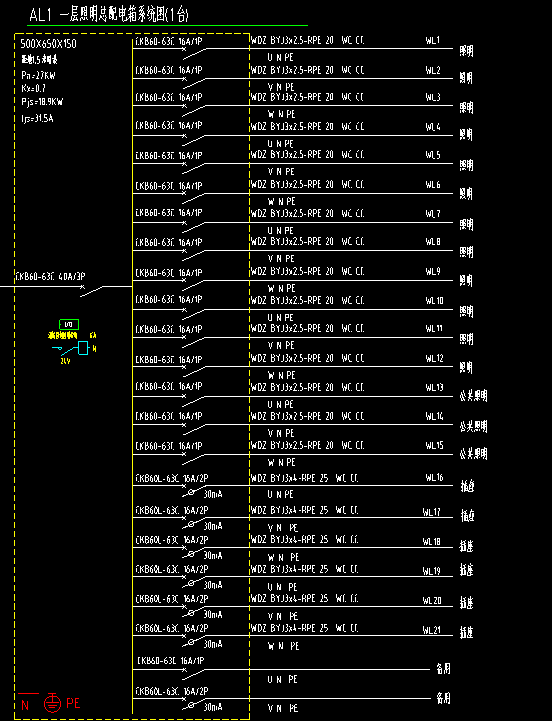

1、系統圖，系統圖也分高壓部分，低壓部分，各分路部分及現場點位的相互關系，同時注明了各相關部分的容量大小。讓你掌握整個工程根概況指導你進行下走步工作。

2、管線表，管線表標明了所用材料規格大小及走向法方，用起來很方便，有些小的工程沒有這個表就靠你自已在圖紙上合算了。

3、平面圖。平面圖很容易理解了，也很容易看，主要是平面有有些什么東西和各種管線在平面上的走向。

一個工程這些圖紙一定要結合起來看，才能保證你的工程完整性，缺一不可。實際工作中會有很多繁雜的圖紙，做好水電安裝工程一定要認真學習，多進行實際操作，才會保證我們的工程質量。最好是掌握?qǐng)D紙的畫法代號這樣就可以看懂了。希望對你有幫助。
