繼電器原理

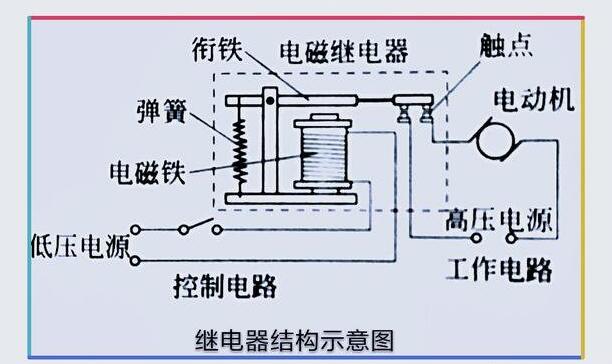

繼電器是一種電子控制設備，它使用較小的電壓和電流來控制較大電壓和電流的電路。繼電器主要由以下幾部分組成：
1. 線圈：一個電磁鐵，當電流通過時會產生磁場。
2. 觸點：一組開關觸點，通常由常開（NO）和常閉（NC）觸點組成。
3. 銜鐵：一個可以移動的金屬片，被線圈的磁場吸引。
4. 彈簧：用于在電流斷開時將銜鐵拉回原來的位置。
繼電器的工作原理如下：
1. 線圈通電：當線圈通電時，會產生磁場。
2. 銜鐵吸引：磁場吸引銜鐵，使其移動。
3. 觸點切換：銜鐵的移動會導致觸點狀態的改變。如果觸點原來是常開的，那么在銜鐵移動后，觸點會閉合，電路接通；如果觸點原來是常閉的，那么在銜鐵移動后，觸點會打開，電路斷開。
4. 線圈斷電：當線圈斷電時，磁場消失，銜鐵在彈簧的作用下返回原位，觸點狀態恢復。
繼電器的應用非常廣泛，包括但不限于：
- 遠程控制：在遠離控制點的地方控制電路。
- 電路隔離：在低電壓控制電路中控制高電壓電路。
- 信號放大：用小電流控制大電流。
- 電路保護：在電路過載或短路時切斷電源。
繼電器的優點包括：
- 隔離：可以提供電氣隔離，增加安全性。
- 控制簡單：易于通過微控制器或其他控制設備進行控制。
- 耐用：觸點可以承受大量的開關操作。
缺點可能包括：
- 響應時間：相比于固態繼電器，機械式繼電器的響應時間可能較慢。
- 噪音：在切換時可能會產生噪音。
- 磨損：觸點可能會因為頻繁開關而磨損。
繼電器的選擇需要考慮負載電流、電壓、觸點類型（常開或常閉）、線圈電壓和電流、響應時間等參數。
繼電器的原理和作用
繼電器是一種電子控制設備，它使用較小的電流、電壓或脈沖信號來控制較大電流或電壓的電路。繼電器主要由以下幾個部分組成：
1. 線圈：當電流通過線圈時，會產生磁場。
2. 觸點：通常有常開觸點（NO）和常閉觸點（NC）。當線圈被激活時，觸點的狀態會改變。
3. 銜鐵：被磁場吸引，用來改變觸點的狀態。
4. 彈簧：當線圈斷電時，彈簧會使銜鐵和觸點回到原始位置。
繼電器的工作原理是：
- 當線圈通電時，產生的磁場吸引銜鐵，銜鐵移動，導致觸點狀態改變。
- 當線圈斷電時，磁場消失，銜鐵在彈簧的作用下返回原位，觸點恢復到原始狀態。
繼電器的作用包括但不限于：
1. 隔離：繼電器可以將控制電路與被控制電路電氣隔離，提高安全性。
2. 放大：用小電流控制大電流，實現信號的放大。
3. 切換：可以切換電路的連接狀態，實現電路的開/關控制。
4. 保護：在電路中起到過載保護作用，當電流超過設定值時，繼電器可以斷開電路，防止損壞。
5. 遠程控制：通過遠程信號控制繼電器，實現遠程控制電路的開/關。
6. 時間控制：配合定時器使用，可以實現電路的定時開關。
7. 邏輯控制：在復雜的控制電路中，繼電器可以作為邏輯元件，實現復雜的控制邏輯。
繼電器廣泛應用于家用電器、工業自動化、電力系統、通信設備等領域。
繼電器原理圖接線圖
繼電器是一種電子控制器件，通常用于自動控制電路中，能夠通過較小的電流控制較大的電流。繼電器的工作原理是利用電磁效應，當線圈兩端加上電壓時，線圈中流過電流產生磁場，吸引銜鐵，從而帶動觸點閉合或斷開，實現電路的通斷控制。
接線圖通常包括繼電器的線圈和觸點部分。線圈部分需要連接控制電壓，而觸點部分則連接被控制的電路。以下是一些常見的接線方法：
1. 3腳繼電器：通常用于汽車喇叭等，1號為觸點端子，連接負載；2號為觸點與線圈的公共端子，接通電源；3號為線圈端子，連接控制開關。
2. 4腳繼電器：最常見的單刀單擲繼電器，1、2腳為線圈端子，3、4腳為觸點端子。線圈通電后，觸點閉合，負載回路導通。
3. 5腳繼電器：單刀雙擲繼電器，1、2為線圈端子，3為公共觸點，4、5為常開、常閉觸點。線圈通電后，公共觸點會切換到常開觸點，使負載得電。
4. 6腳繼電器：與5腳繼電器類似，但多了一組常開常閉觸點。
5. 8腳繼電器：通常內部包含兩組單刀雙擲觸點，可以同時控制兩組電路。
接線時需要注意以下幾點：
- 確定繼電器的線圈電壓與控制電路的電壓相匹配。
- 確定觸點的負載容量是否滿足被控制電路的要求。
- 確保正確區分常開和常閉觸點。
- 注意繼電器的極性，直流線圈要正確連接正負極。
繼電器模塊通常有以下幾個引腳：
- DC+：接電源正極。
- DC-：接電源負極。
- IN：控制輸入，可以是高或低電平。
- NO：常開接口，繼電器吸合時與COM短接。
- COM：公用接口。
- NC：常閉接口，繼電器吸合前與COM短接。
在實際接線時，應參考繼電器的具體型號和數據手冊，以確保正確無誤。
