繼電器接線口訣
繼電器的接線是電子和電氣工程中的一項基本技能，它涉及到將繼電器正確地連接到電路中以實現特定的功能。繼電器本質上是一種開關，可以由低壓電路控制，從而切換或控制高電壓或高電流的電路。以下是一些基本的繼電器接線口訣，可以幫助記憶繼電器的接線方法：
1. 常閉常開要分清：繼電器有常閉（NC）和常開（NO）兩種狀態，接線前要明確需要哪種狀態。
2. 線圈正負別搞錯：繼電器的線圈需要直流電源，注意線圈的正負極性。
3. 控制端子要接對：繼電器的控制端子通常用以控制繼電器的開關狀態。
4. 負載端子要區分：繼電器的負載端子用于連接需要控制的電路。
5. 公共端子是關鍵：公共端子（COM）是繼電器中一個重要的連接點，它在繼電器的不同狀態中會與不同的端子連接。
6. 線圈電壓要匹配：確保提供給繼電器線圈的電壓與繼電器的額定電壓相匹配。
7. 電流容量要考慮：繼電器的觸點能夠承載的電流不應超過其最大額定值。
8. 接線順序要記牢：通常先接控制電路，再接負載電路。
9. 安全措施不能少：在接線過程中，確保采取適當?shù)陌踩胧鐢嚯姴僮鳌⑹褂媒^緣工具等。
10. 測試檢查要仔細：接線完成后，要進行測試以確保繼電器工作正常。
這些口訣可以幫助記憶繼電器接線的基本步驟和注意事項，但實際操作時還需根據具體的繼電器型號和電路設計來確定具體的接線方法。如果你需要更詳細的指導或有特定的繼電器型號，可以提供更多的信息。
繼電器的作用及接線法
繼電器是一種電氣設備，它使用一個電磁鐵來控制電路的開關，通常用于遠程控制或自動控制電路。繼電器的主要作用是：
1. 隔離：繼電器可以用低電壓或低電流控制高電壓或高電流的電路，從而實現安全隔離。
2. 信號放大：通過繼電器，可以用小信號控制大電流的設備。
3. 控制：繼電器可以用于各種控制電路，如定時器、計數器、保護裝置等。
4. 保護：在電路中，繼電器可以作為過載或短路保護的一部分。
5. 遠程控制：繼電器可以實現遠程控制，通過遠程發送信號來控制遠端的電路。
繼電器的接線法有多種，但基本的接線方式包括：
單刀單擲（SPST）繼電器
- 常閉（NC）：在沒有控制信號的情況下，繼電器的觸點是閉合的。
- 常開（NO）：在沒有控制信號的情況下，繼電器的觸點是斷開的。
單刀雙擲（SPDT）繼電器
- 這種繼電器有一個公共觸點和兩個切換觸點，可以控制電路在兩個不同的狀態之間切換。
雙刀雙擲（DPDT）繼電器
- 這種繼電器有兩組觸點，每組觸點都可以在兩個狀態之間切換，常用于更復雜的電路控制。

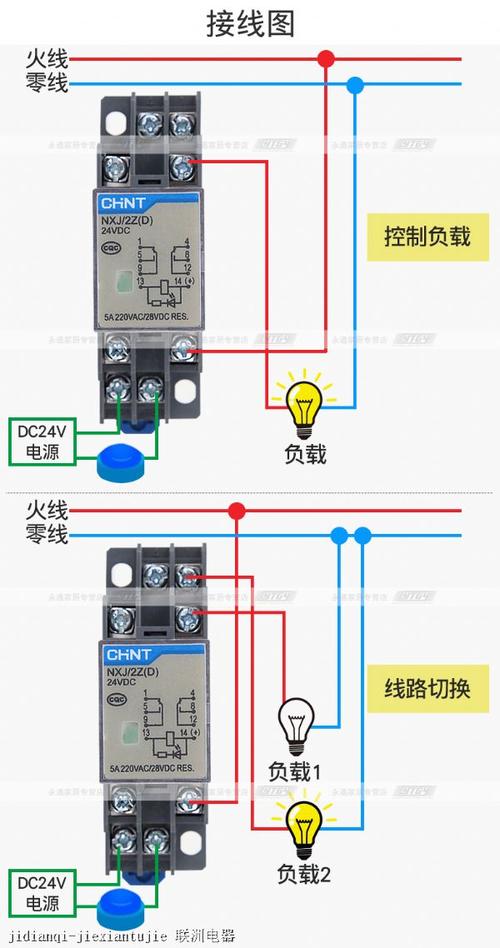

接線方法
1. 控制端：連接到控制信號源，如微控制器的輸出引腳。
2. 線圈：連接到電源，當電流流過線圈時，會產生磁場，吸引觸點。
3. 常閉觸點：在沒有控制信號時連接的觸點。
4. 常開觸點：在控制信號作用下連接的觸點。
安裝和使用注意事項
- 確保繼電器的線圈電壓和電流與控制信號源相匹配。
- 繼電器的觸點額定值應與被控制電路的電壓和電流相匹配。
- 避免觸點頻繁開關，以延長繼電器的使用壽命。
- 在設計電路時，要考慮繼電器的響應時間，確保它能夠滿足應用的需求。
繼電器的選擇和使用應根據具體的應用需求來確定，包括控制的電壓和電流、觸點的類型和數量、響應時間等。
12v啟動繼電器接法
12V啟動繼電器的接法通常涉及以下幾個步驟：
1. 確定繼電器的引腳功能：通常，繼電器的引腳包括線圈引腳和觸點引腳。線圈引腳用于接收控制信號，而觸點引腳用于控制負載。
2. 線圈引腳：線圈引腳通常是成對出現的，如85和86號引腳，它們需要連接到控制電路上，以便在接收到控制信號時吸合繼電器。
3. 觸點引腳：繼電器的觸點引腳，如30和87號引腳，用于控制較大電流的負載。30號引腳通常連接到電源正極（如電瓶正極），而87號引腳則連接到負載。
4. 接地引腳：某些繼電器可能還有接地引腳，用于確保電路的穩定性。
5. 啟動繼電器的接線：12V起動機加繼電器的接法可以是：
- 電池b接起動機電磁開關火線的位置，
- 按鈕s接點火開關3腳的位置，
- 啟動接起動機最小的那個螺桿上（應該是4個粗的），
- 然后負極打鐵。
6. 測試：接線完成后，應測試?yán)^電器是否按預期工作。當控制信號被激活時，繼電器應吸合，允許電流流向負載。
7. 安全注意事項：在接線過程中，請確保遵循安全規范，避免短路或錯誤的接線導致設備損壞或人身傷害。
具體的接線方法可能會根據繼電器的型號和應用場景有所不同，因此在接線前應仔細閱讀繼電器的說明書或數據手冊。
